锁相环在通信系统有哪些重要作用？起到哪些关键作用？

一、锁相环是什么

锁相环（Phase-Locked Loop，PLL）是一种广泛应用于电子技术领域的反馈控制系统，主要用于信号的频率合成、时钟生成、信号恢复、频率调制解调和频率多路复用等。锁相环的基本原理是通过比较输入信号和反馈信号的相位差，自动调整输出信号的频率和相位，使其与输入信号保持一致。

1、锁相环的工作原理

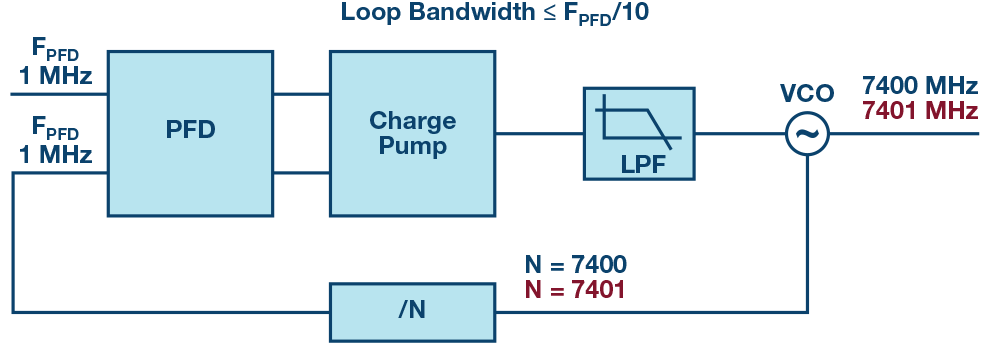

锁相环的工作过程可以分为以下几个步骤：

• 输入信号（FREF）和反馈信号（RFIN）进入鉴频鉴相器（PFD）进行比较。

• PFD根据相位差输出一个与相位差成正比的电流信号。
• 电荷泵将PFD输出的电流信号转换为电压信号。

• 低通滤波器对电荷泵输出的电压信号进行滤波，得到一个平滑的电压信号。
• 压控振荡器（VCO）根据低通滤波器输出的电压信号，调整其输出信号的频率。
• 反馈分频器将VCO的输出信号分频后反馈到PFD，形成闭环控制系统。

当锁相环达到稳定状态时，输出信号的频率和相位与输入信号保持一致，即PLL被锁定。

2、锁相环的基本组成部分

锁相环通常由以下几个基本组件构成：

• 基准频率振荡器：产生基准的震荡信号。
• 鉴相器（Phase Frequency Detector，PFD）：比较输出信号和输入信号之间的相位差，输出一个代表两者差异的信号到低通滤波器。
• 低通滤波器（Low Pass Filter，LPF）：滤除输入信号中的高频成分，保留直流部分送至压控振荡器。
• 压控振荡器（Voltage Controlled Oscillator，VCO）：输出一个周期信号，信号的频率由输入的电压所控制。
• 反馈回路：将压控振荡器输出的信号送至鉴相器。通常压控振荡器的频率大于参考信号，所以需要在此加入分频器以降低频率。

锁相环的工作过程可以概括为以下步骤：

• 输出信号经过分频器后与参考信号送入鉴相器。
• 鉴相器比较两个信号的相位差，并产生一个与相位差成正比的电压信号。
• 电压信号经过低通滤波器滤除高频噪声，形成平滑的控制电压。
• 控制电压调整压控振荡器的频率，使输出信号的频率与参考信号同步。
• 同步后，输出信号的频率与参考信号的频率相等，相位差为零，锁相环进入锁定状态。

3、锁相环的性能参数

锁相环的性能参数主要包括：

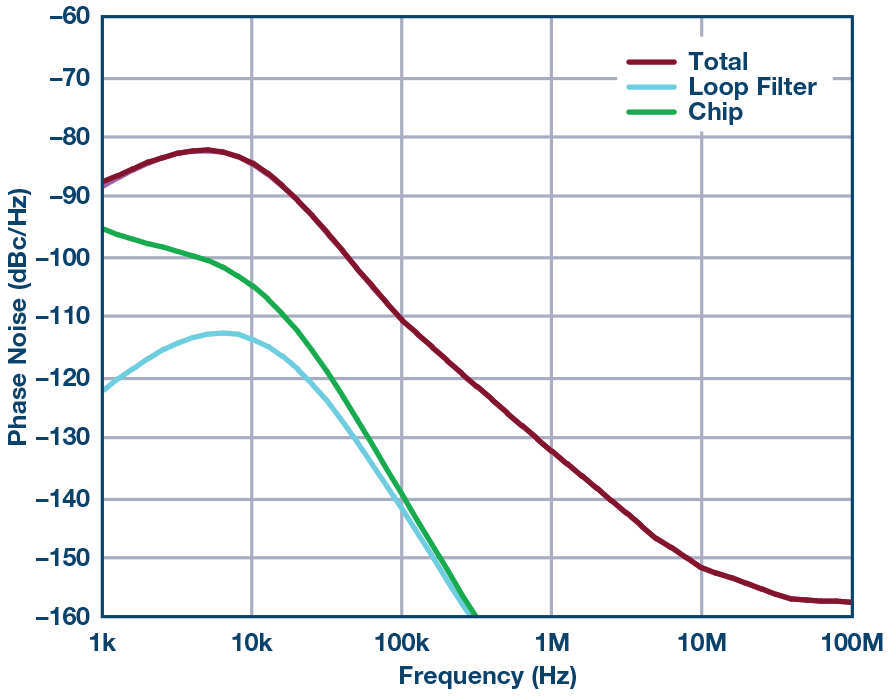

• 相位噪声：指在距离载波的指定频率偏移处，1 Hz带宽内相对于载波的噪声功率。
• 杂散频率：在频率合成过程中产生的多余副产物或杂散频率。
• 环路带宽：锁相环闭环系统的3dB带宽，与输出噪声密切相关。

• 相位裕量：保证环路足够稳定性的重要参数，较小的相位裕量会导致较大的抖动传递峰值。

锁相环广泛应用于通信、信号处理、频率合成等领域，它能够提供稳定的频率源，实现信号的同步和调制解调等功能。

二、锁相环的常见应用场景

锁相环在电路设计中的应用非常广泛，以下是一些常见的应用场景：

• 通信系统：锁相环在无线通信中用于稳定频率，如短波、超短波收发信机中的主振与本振源，有线通信中的载波供给，微波卫星通信中的微波固态源与微波功率放大器，数字通信中的载波同步、码元同步和网同步等。
• 雷达系统：在雷达中，锁相环用于微波固态源、微波功率放大器、相共阵雷达的多相激励源、天线自动跟踪与精密辅角偏转测量等系统中。
• 导航设备：在航空航天领域，锁相环用于飞机、轮船和舰艇的导航定位监视系统中。
• 计算机系统：锁相环用于各种钟频信号的供给、磁盘转速同步与控制等系统中。
• 电视及高保真设备：在电视系统中，锁相环用于电视机同步、门限扩展解调、色差副载波提取与色差信号的同步检波等。
• 测量仪表：在频率合成器、自锁信号发生器、相位振幅仪、相位噪声测试仪、频谱分析仪、锁相计数器等仪表中。
• 工业控制：在工矿企业中，锁相环用于电网同步与频率变换、电机转速控制、可控硅整流器通角控制等。
• 科学研究：在原子、激光和红外系统中，锁相环用于原子加速器的同步、激光稳频和红外夜视瞄准设备中。
• 生物医学：在医疗器械中，锁相环用于医疗仪表中，甚至用于探索癫痫病理等。

锁相环的这些应用充分体现了其在现代电路设计中的重要性和多样性。

三、锁相环在通信系统中通常用于哪些方面

锁相环（PLL）在通信系统中的应用非常广泛，主要包括以下几个方面：

• 频率合成：锁相环可以将一个参考信号的频率倍增或分频，从而生成高稳定度的输出信号。这在通信系统、无线电设备和音频设备等领域中非常重要。
• 时钟恢复：在数字通信系统中，接收到的信号可能会由于传输过程中的噪声和失真而产生时钟偏移。锁相环电路可以用来恢复接收信号的时钟，并使其与发送端的时钟同步。这对于数据解调和时序控制非常关键。
• 相位同步：锁相环电路还可以用于实现相位同步功能。对于需要同时采集多个信号并将它们合并的应用（例如雷达仪器、成像系统等），锁相环电路可以确保不同信号的相位相匹配，从而实现准确的数据处理和分析。
• 数据解调：在数字通信系统中，锁相环电路可以用于数据解调。例如，在调制解调器中，接收到的调制信号需要解调为原始数据。通过将接收信号与本地参考信号进行比较，并根据相位差进行控制，锁相环电路可以提取出原始数据信号。
• 频率稳定性：由于锁相环电路的自适应特性，它可以用来提高频率稳定性。在频率计、精密测量设备和科学实验中，锁相环电路可以使输出信号的频率稳定度达到很高的水平，以满足高精度和高要求的应用。
• 自动跟踪和追踪：锁相环电路还可以用于自动跟踪和追踪目标。例如，在雷达系统中，锁相环电路可以根据接收到的回波信号与发射信号进行相位比较，以确定目标的位置和速度，从而实现自动跟踪和追踪功能。

以上就是锁相环在通信系统中的主要应用，它在现代通信系统中扮演着重要的角色，其应用范围广泛，从基本的本振提供到复杂的频率合成和时钟管理等多个方面。

四、锁相环在DSP芯片中的作用

在DSP芯片中，锁相环的主要作用是时钟同步和频率适应。时钟同步是指将DSP芯片内部的时钟信号与外部时钟信号同步，以保证芯片内部的计时序列与系统中的其他部分同步。频率适应是指将DSP芯片的时钟频率调整到与外部时钟信号相同，以使芯片内部的运算与外部信号同步。

具体来说，DSP芯片中的锁相环通常包括相位检测器、比例积分控制器、振荡器和分频器。当DSP芯片接收到外部时钟信号时，相位检测器会将参考信号和被控制信号进行比较，并输出一个相位误差信号。比例积分控制器将相位误差信号转化为控制信号，并输入到振荡器中，以控制振荡器的频率和相位。分频器则通过将振荡器输出的信号分频，来产生不同的时钟频率。

锁相环在DSP芯片中的应用非常广泛。例如，单片机中的外部设备的接口通常需要时钟同步，以避免数据传输错误。此外，在数字信号处理中，时间同步对于滤波、采样和存储等操作非常重要。锁相环可以确保DSP芯片的时钟与外部时钟信号同步，从而确保数据的准确性和一致性。

总之，锁相环作为一种控制系统在DSP芯片中起着至关重要的作用。它可以确保时钟同步和频率适应，并提高DSP芯片的稳定性和性能。在未来，随着对DSP芯片的需求不断增长，锁相环的应用将会得到更加广泛的应用和发展.

五、总结

锁相环（PLL）作为一种重要的电子电路，在现代通信、雷达、测试测量等领域发挥着不可替代的作用。通过不断的技术创新和产品优化，锁相环的性能得到了显著提升，为各种高性能应用提供了可靠的解决方案。随着技术的不断进步，锁相环的应用范围将进一步扩大，性能也将得到进一步提升。
