通信信号有哪些分类？信号传输方式有哪些？

一、通信信号的定义和作用

1、通信信号的定义

通信信号是指在通信系统中，用于传输信息的物理量或物理现象。它是信息的载体，通过某种物理媒介（如电磁波、电缆等）从一个点传输到另一个点。通信信号可以是模拟信号或数字信号，具体取决于信号参量的取值方式。

2、通信信号的作用

通信信号在现代通信系统中起着至关重要的作用，主要包括以下几个方面：

1. 信息传输：通信信号的最基本作用是将信息从一个地方传输到另一个地方。无论是语音、数据还是视频，都可以通过通信信号进行传输。
2. 提高传输效率：通过对信号进行调制、编码等处理，可以提高信号的传输效率，使得更多的信息能够在有限的带宽内传输。
3. 抗干扰能力：信号处理技术可以提高信号的抗干扰能力，确保信息在传输过程中的准确性。例如，通过滤波、降噪等处理，可以有效去除信号中的噪声和干扰。
4. 实现多址接入：在无线通信中，通信信号可以通过不同的调制方式和频率分配，实现多个用户同时接入同一个通信系统，提高系统的利用率。
5. 支持多种通信业务：通信信号可以根据不同的业务需求，如语音通话、短信、互联网接入等，提供相应的服务。通过对信号的处理，可以实现不同业务的兼容和优化。

3、通信信号的分类

通信信号可以根据不同的特性进行分类，常见的分类方式包括：

二、通信信号的分类

通信信号的分类方式有多种，以下是一些常见的分类方式：

按信号类型分类

• 模拟信号：连续变化的信号，其值可以在一个连续的范围内变化，并且可以取任意数值。例如调频广播。
• 数字信号：离散的信号，其值只能取离散的数值。例如电报信号、脉冲编码调制(PCM)信号等。

按信号特性分类

• 连续信号：在整个时间范围内都有定义，其值可以在任意时间点处取得。例如正弦波和余弦波。
• 离散信号：只在特定的时间点处有定义，其值在这些时间点上取得。例如由一组样本点组成的信号。

按信号周期性分类

• 周期信号：重复出现的信号，具有固定的周期和频率。例如正弦波和余弦波。
• 非周期信号：不具备周期性，波形不会在特定的时间间隔内重复。例如突发噪声或脉冲信号。

按信号能量与功率分类

• 能量信号：能量是有限的，并且在有限的时间内能量总和也是有限的。可以是连续的或离散的，波形任意。
• 功率信号：在无限时间内的平均功率是有限的。可以是连续的或离散的，但在无限时间内的功率是有限的。

按信号频率范围分类

• 低频信号：频率范围通常在0Hz到3000Hz之间。例如音频信号。
• 高频信号：频率范围高于3000Hz。例如无线电波。

按调制方式分类

• 基带传输：未经调制的信号直接传送，如音频市内电话。

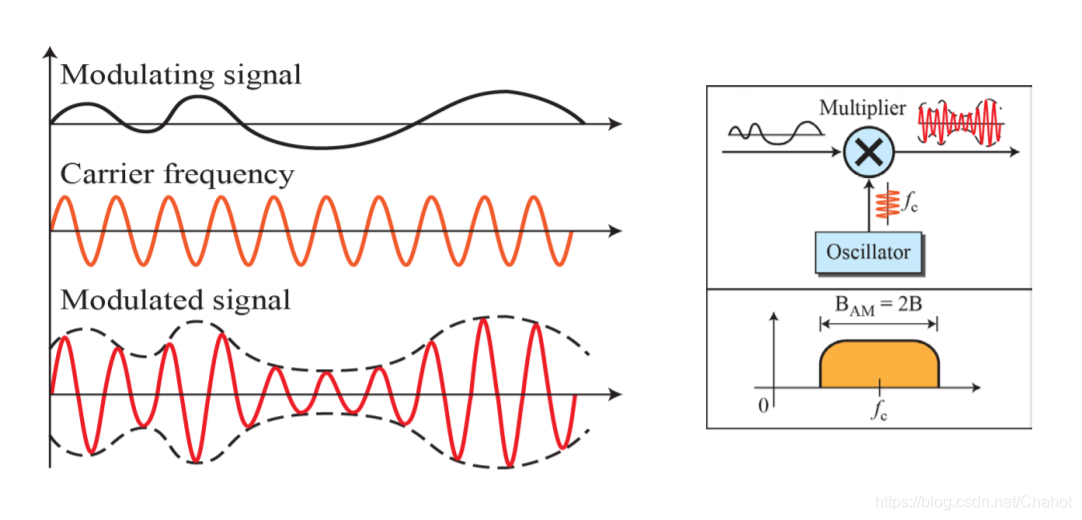

• 频带传输：对各种信号调制后传输的总称。常见的调制方式包括线性调制（如常规双边带调制、抑制载波双边带调幅、单边带调幅SSB、残留边带调幅VSB）、非线性调制（如频率调制FM、相位调制PM）、数字调制（如幅度键控ASK、相位键控PSK、DPSK、QPSK等，以及其他高效数字调制QAM、MSK等）、脉冲模拟调制（如脉幅调制PAM、脉宽调制PDM(PWM)、脉位调制PPM）、脉冲数字调制（如脉码调制PCM、增量调制△M、差分脉码调制DPCM等）。

按传输媒质分类

• 有线通信：用导线（如架空明线、同轴电缆、光导纤维、波导等）作为传输媒质完成通信的，如市内电话、有线电视、海底电缆通信等。
• 无线通信：依靠电磁波在空间传播达到传递消息的目的的，如短波电离层传播、微波视距传播、卫星中继等。

按工作波段分类

• 长波通信：频率范围30~300kHz，波长103~104m，传输媒质为有线线对长波无线电，用途包括导航、信标、电力线通信等。
• 中波通信：频率范围300kHz~3MHz，波长102~103m，传输媒质为同轴电缆短波无线电，用途包括调幅广播、移动陆地通信、业余无线电等。
• 短波通信：频率范围3~30MHz，波长10~102m，传输媒质为同轴电缆短波无线电，用途包括移动无线电话、短波广播定点军用通信、业余无线电等。
• 超短波通信：频率范围30~300MHz，波长1~10m，传输媒质为同轴电缆米波无线电，用途包括电视、调频广播、空中管制、车辆通信、导航等。
• 微波通信：频率范围300MHz~300GHz，波长1m~1mm，传输媒质为波导、同轴电缆、空间传播等，用途包括微波中继、卫星通信、雷达、无线局域网等。

三、通信信号的处理技术

通信信号处理是信息技术的一个核心领域，涉及信号的获取、分析、变换和处理等多个方面。这项技术旨在提高信号质量，确保信息的准确和高效传输。下面将从几个关键技术角度对通信信号处理进行详细解析。

1. 无线通信中的信号处理

调制与解调

• 调制 ：将原始信息（如声音、图像或数据）转化为适合传输的形式。常见的调制技术包括：
  • 幅移键控（ASK） ：通过改变载波信号的幅度来表示数字信号的不同状态。ASK 实现简单，但对噪声和干扰敏感，主要用于短距离和低速率通信场景。
  • 频移键控（FSK） ：通过改变载波信号的频率来表示数字信号的不同状态。FSK 对噪声和干扰的抵抗能力强，但在光纤通信中使用较少，更多应用于无线通信和低速数据传输场景。
  • 相移键控（PSK） ：通过改变载波信号的相位来表示数字信号的不同状态。PSK 抗干扰能力强，特别适合在高噪声环境中使用。常见的 PSK 类型有 BPSK、QPSK 和更高阶的 PSK 技术。
  • 正交振幅调制（QAM） ：结合 ASK 和 PSK 的优点，通过同时改变载波信号的幅度和相位来表示更多的信息状态。QAM 具有高频谱效率，适合在带宽受限的光纤通信系统中使用，但也对噪声和非线性失真敏感。

滤波与降噪

• 滤波 ：去除信号中的噪声和不必要的成分，保留有用的信息。常见的滤波技术包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
• 降噪 ：通过各种算法和技术减少信号中的随机噪声，提高信号的信噪比。降噪技术包括频域降噪和时域降噪等。

扩频技术

• 直序扩频（DSSS） ：通过扩展信号的频谱来降低干扰的影响，并提高信号的隐蔽性和抗截获能力。DSSS 在复杂的电磁环境下表现出色，常用于军事和保密通信中。

2. 集成感知与通信（ISAC）

集成感知与通信（ISAC）技术结合雷达和通信的功能，实现高效的频谱利用和多功能一体化。关键技术包括：

• 正交频分复用（OFDM） ：将信号分成多个子载波进行传输，提高频谱利用率和抗多径衰落能力。OFDM 在 4G 和 5G 移动通信系统中广泛应用。
• 滤波器组多载波（FBMC） ：改进传统 OFDM 的缺点，减少循环前缀开销，提高频谱效率，适用于高移动性场景。
• 离散傅里叶变换扩展 OFDM（DFT-s-OFDM） ：结合单载波和多载波的优点，降低峰均功率比，提高传输效率。
• 正交时频空（OTFS） ：针对高移动性环境设计，通过在时频二维空间上进行信号扩展，提高传输可靠性。

3. 深度学习在信号处理中的应用

近年来，深度学习技术被广泛应用于通信信号处理，提高了识别和处理的精度。主要应用包括：

• 卷积神经网络（CNN） ：通过卷积层自动学习图像在各层次上的关联性，适用于图像和信号的分类任务。
• 常用数据集 ：如 RadioML 数据集，提供大规模的调制信号样本，用于训练和测试深度学习模型。

4. 信号处理在光纤通信中的应用

在光纤通信系统中，信号处理技术通过均衡和补偿技术来克服光纤的色散和非线性效应，确保高质量的信号传输。关键技术包括：

• 数字信号处理（DSP） ：通过数字滤波器和调制技术对信号进行处理，提高传输质量和可靠性。
• 光信号处理 ：在光域内直接对信号进行处理，如光放大技术和光滤波技术，用于选择特定波长的光信号或抑制不需要的波长信号。

5、总结

通信信号处理技术通过一系列先进的技术和算法，确保了信息在传输过程中的准确性和高效性。从无线通信到光纤通信，这些技术的应用不仅提升了系统的性能，还推动了整个通信行业的发展。未来，随着人工智能和大数据技术的融合，通信信号处理技术将进一步向智能化和自适应化方向发展，为人类社会的信息化进程作出更大贡献。

四、常见的信号传输方式

在通信系统中，信号传输方式主要分为以下几种类型：

• 基带传输：这是一种直接在信道上传输基带信号的方式，适用于短距离传输，如工业生产中的数据传输。基带信号的基本频带可以从直流成分到数兆赫兹，但当其频带较宽时，传输距离通常不会超过2km。
• 频带传输：这种方式涉及信号经调制后传输到终端后经再解调的传输方式。频带传输克服了许多长途电话线路不能直接传输基带信号的缺点，且能实现多路复用功能。但传输的收发端需要专门的信号频率变换设备，传输设备费用相应增加。
• 宽带传输：宽带传输是数字信号传输的一种方式，将数字信号变换为特定带宽的音频信号传输，然后在接收端又将它变换回来的传输方式。宽带传输能将信道分成多个子信道，分别传送音频、视频和数字信号。
• 无线通信技术：无线通信技术利用电磁波在自由空间中传播的特性进行信息交换，包括近距离无线通信技术和远距离无线传输技术。常见的无线通信技术有RFID、GPRS、Bluetooth、Wi-Fi、IrDA、UWB等，以及GPRS/CDMA、数传电台、扩频微波、无线网桥、卫星通信等。
• 有线通信技术：有线通信技术通过物理介质（如铜线或光纤）进行信号的传输，能够实现数据、语音和视频的传输。例如，光纤通信以其大容量和高速率的特点，在一根光纤中能传播几百甚至上千路电话。
• 模拟信号传输：这种方式是将信息在传输介质中以模拟信号进行传输，常见的模拟信号传输应用包括传统电话系统和载波电话。
• 数字信号传输：与模拟信号传输不同，数字信号传输是将信息以数字形式进行传输，常见的数字信号传输应用包括数字通信和数据传输。
• 光纤传输：光纤传输是利用光纤作为传输介质进行信号传输的方式，光纤传输具有传输速度快、带宽大、抗干扰能力强等优点，被广泛应用于长途通信、宽带接入等领域。
• 无线传输：无线传输是通过电磁波在空中进行信号传输的方式，常见的无线传输技术包括无线电、微波、红外线、蓝牙、Wi-Fi等。无线传输方式灵活便捷，广泛应用于移动通信、无线网络等领域。
• 卫星通信：卫星通信是利用地球同步卫星或非地球同步卫星作为中继站进行信号传输。

以上是通信系统中常见的信号传输方式，每种方式都有其特定的应用场景和优缺点。在实际应用中，根据通信需求和技术要求，选择合适的传输方式能够提高通信效率和质量。

五、在数字通信系统中，如何处理模拟信号和数字信号之间的转换

在数字通信系统中，模拟信号和数字信号之间的转换主要涉及到两个过程：模拟信号到数字信号的转换（A/D转换）和数字信号到模拟信号的转换（D/A转换）。

1、模拟信号到数字信号的转换（A/D转换）

模拟信号到数字信号的转换通常包括三个步骤：采样、量化和编码。

• 采样：采样是将连续的模拟信号在时间上进行离散化的过程。在采样过程中，模拟信号在特定的时间间隔内被采样，生成一系列的采样点。采样间隔通常由采样频率决定，采样频率越高，采样点越密集，信号的还原度越高。
• 量化：量化是将采样得到的离散信号在幅度上进行离散化的过程。在量化过程中，采样点的幅度值被映射到有限数量的量化级别上。量化级别越多，信号的还原度越高，但所需的存储空间和处理能力也越大。
• 编码：编码是将量化后的信号转换为数字信号的过程。在编码过程中，量化级别的数值被转换为二进制数，形成数字信号。

2、数字信号到模拟信号的转换（D/A转换）

数字信号到模拟信号的转换通常涉及到D/A转换器（DAC）。DAC将数字信号转换为模拟信号的过程包括以下步骤：

• 数字信号的接收：DAC接收来自数字通信系统的数字信号。
• 数字信号的解码：DAC将接收到的数字信号解码，将二进制数转换回对应的量化级别。
• 模拟信号的生成：DAC根据解码后的量化级别生成相应的模拟信号。

在实际应用中，模拟信号和数字信号之间的转换是通过专门的硬件设备（如ADC和DAC）来实现的，这些设备能够高效地处理信号转换，确保信号在传输过程中的质量和完整性。
