一、Bragg光栅概述

1、工作原理

布拉格光栅是一种具有折射率周期性变化的透明器件，其工作原理基于布拉格衍射原理。当一束光照射到晶体表面时，由于晶体内部原子的周期性排列，光在晶体内发生衍射，形成衍射光束。当入射角度为布拉格角时，衍射光束将会相长干涉，光束会被反射回来，因此在满足布拉格条件的特定波长，可以达到高反射率。这可以用来分离不同波长的光，从而实现光谱分析。具体分析公式如下： [ \lambda = 2n\Lambda \cos\theta ] 其中(\lambda)是光的真空波长，(n)介质的平均折射率，(\theta)是相对于垂直于光栅的方向的传播角，以及(\Lambda)是布拉格周期。如果满足此条件，则入射角就是布拉格角，可以达到高反射率。

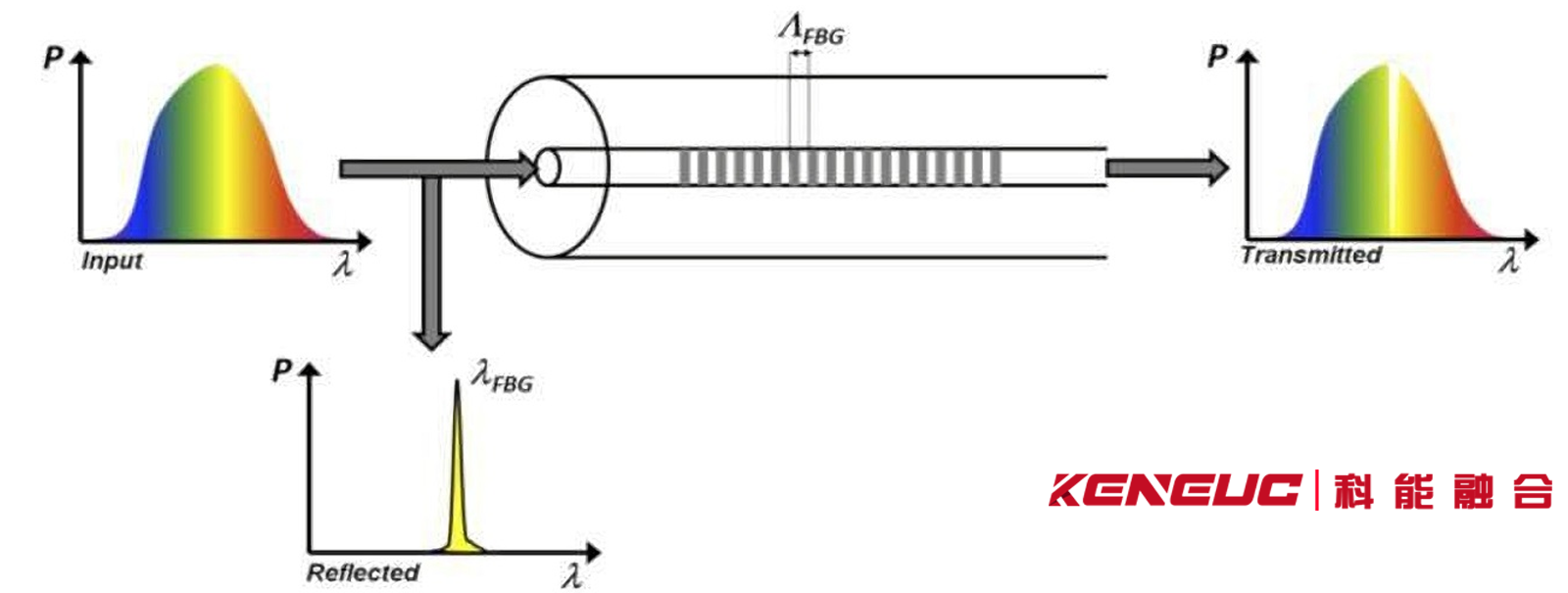

Bragg光栅

2、应用领域

光通信：布拉格光栅在光通信领域有着重要应用，可以实现波长选择、波分复用、波分解复用等功能，从而优化光信号传输。例如，在波分复用（WDM）系统中，布拉格光栅可以作为波长复用器的关键组件，用于合并或分离不同波长的光信号，提高了光纤的传输容量。
光学仪器：布拉格光栅可用于制造分光仪等光学仪器，用于光分离和光谱分析，研究物质的结构与性能。
传感器：布拉格光栅可以用于制造温度传感器、力传感器、振动传感器等，广泛应用于各种传感探测领域。例如，光纤布拉格光栅（FBG）压力传感器具有水下无源、耐腐蚀、重量轻、成本低和抗电磁干扰等优点，被广泛应用于海洋深度、湖泊液位测量、油气管道压力测量和岩土压力监测领域。
激光器：在激光器领域，布拉格光栅可以用作反射镜，实现激光的高效率、稳定输出，并通过调节周期性折射率来调节输出激光的波长。例如，在光纤激光器中，布拉格光栅可以作为反射镜，用于稳定激光器的输出波长，或者作为频率选择元件，用于实现激光器的波长可调谐。
工业生产：布拉格光栅在工业生产中也有应用，例如在地质勘探、交通、航空航天等领域。

3、制造工艺

紫外光掩模板照射法：通过将光敏光纤贴紧相位光栅掩模，利用相位光栅掩模近场衍射所产生的干涉条纹在光纤中形成周期性扰动的折射率，从而形成光纤光栅。这种方法对光源的相干性要求不高并且稳定、易于准直，重复性好，可以简化光纤光栅的制作系统，大大降低了制作的复杂性和成本。其缺点为制作掩模复杂，通用性差。
化学腐蚀法：利用化学腐蚀的方法在光纤Bragg光栅的石英光纤基体表面制备镀铜层，获得金属化的光栅。
飞秒激光逐点写入法<tiangong type="reference" index="16-14">：通过全息干涉法或者相位掩膜法将一小段光敏感的光纤暴露在一个特定光强周期分布的光波下面，这样光纤的光折射率就会根据其被照射的光波强度而永久改变。这种方法造成的光折射率的周期性变化就叫做光纤布拉格光栅。飞秒激光写入光栅技术在各方面都具有明显的优势，如engionic Femto Gratings GmbH采用飞秒激光写入制造的II型光栅可承受高达1,000°C的温度，而紫外光刻光栅在250°C时光栅就会淡化；与拉丝塔光栅相比，低偏振（0 - 5pm）可实现高分辨率测量，散射损耗非常低（<0.2dB），II型光栅反射率明显更高，光纤成本更低；与剥离和重涂技术相比，飞秒激光写入光纤光栅的拉伸强度显著提高；由于传感器间距紧凑，在三种工艺生产的光纤光栅中II型光栅的空间分辨率最高（最小光纤光栅距离2mm），此外，II型光栅还有高性价比的多点/传感器阵列生产、可直接写入客户特定的光纤等优势</tiangong>。

二、Bragg光栅在光纤通信系统中通常用作哪些类型的器件

Bragg光栅（Bragg Gratings）在光纤通信系统中扮演着重要角色，它们主要被用作以下几类器件：

波长选择器：Bragg光栅可以选择性地反射特定波长的光信号，而允许其他波长的光通过。这种特性使得它们在波分复用（WDM）系统中尤为有用，用于实现波长选择、波长切换和波长监测等功能。
波长复用器：在WDM系统中，Bragg光栅可以作为波长复用器的关键组件，用于合并或分离不同波长的光信号，从而在同一根光纤中传输多个信号，提高了光纤的传输容量。
滤波器：Bragg光栅滤波器可以用来过滤掉特定波长的光信号，这在需要去除噪声或进行信号处理时非常有用。
传感器：虽然这不是光纤通信系统的直接应用，但值得一提的是，Bragg光栅也可以作为传感器，用于测量温度、应力、振动等物理量。这是因为光栅的周期性折射率变化会随环境变化而变化，从而改变反射光的波长。
激光器：在光纤激光器中，Bragg光栅可以作为反射镜，用于稳定激光器的输出波长，或者作为频率选择元件，用于实现激光器的波长可调谐。
色散补偿器：Bragg光栅可以用于补偿光纤通信系统中的色散，确保信号的完整传输。

以上应用展示了Bragg光栅在光纤通信系统中的多样性和重要性，它们对于提升系统性能和稳定性起着关键作用。

三、Bragg定律是如何应用于X射线晶体衍射研究的

1、Bragg定律的基本概念

Bragg定律是晶体学中描述X射线衍射现象的基本定律，由英国物理学家William Lawrence Bragg和他的父亲William Henry Bragg提出。该定律表述为：[ n\lambda = 2d\sin\theta ]，其中 ( n ) 是衍射级数，( \lambda ) 是X射线的波长，( d ) 是晶体中晶面间距，( \theta ) 是入射角。这个定律说明了X射线在晶体中的衍射现象与晶体的晶面间距和入射角之间的关系。

2、Bragg定律在X射线晶体衍射研究中的应用

在X射线晶体衍射实验中，Bragg定律用于确定晶体的晶面间距和原子排列结构。实验过程通常包括以下几个步骤：

样品准备：首先准备需要研究的晶体样品。
X射线衍射实验装置搭建：搭建X射线衍射仪，包括X射线管、样品架、衍射仪器等。
调整仪器：调整X射线管的电压和电流，调整样品架的位置和角度。
进行衍射测量：记录不同衍射级数的强度分布。
数据处理：根据实验数据进行计算和分析，得出晶体的晶面间距和原子排列规律。

通过这些步骤，研究者可以获得晶体的衍射图样，并通过分析衍射图样的强度分布和衍射角度，推断出晶体的晶格结构。这对于材料科学、固体物理学等领域的研究具有重要意义，因为它有助于理解材料的晶体结构和性质。

3、Bragg定律的实验误差分析

在进行X射线晶体衍射实验时，可能会存在一些误差来源，如仪器误差、样品制备误差等。这些误差可能会影响实验结果的准确性。因此，在分析实验数据时，需要考虑这些误差对结果的影响，并采取适当的措施来减小误差，以提高实验结果的可靠性。

综上所述，Bragg定律不仅是理解X射线晶体衍射现象的关键，也是实验操作中不可或缺的工具。通过精确地应用Bragg定律，研究者可以深入探索晶体的结构特性，为材料科学和固体物理学的发展提供重要的理论依据和实验数据。

四、Bragg光栅在光纤激光器中有哪些具体用途

Bragg光栅在光纤激光器中的应用主要体现在以下几个方面：

波长选择和滤波：Bragg光栅可以作为光纤激光器中的波长选择器，用于限制激光器的输出波长范围。在波分复用系统中，Bragg光栅可以用来组合或分离多个波长通道，实现波长的选择性过滤。
端反射镜：Bragg光栅还可以作为光纤激光器中的端反射镜，将辐射波长限制在非常窄的光谱范围内。如果激光器谐振腔由中间存在一定相移的Bragg光栅组成，可以实现单频工作。
参考波长：在激光器谐振腔之外，Bragg光栅可以用作参考波长，应用在稳定激光器波长中。这种方法也可以用在波长稳定的激光二极管中。
非线性效应抑制：Bragg光栅还可以用于抑制光纤激光器中的非线性效应，如受激布里渊散射（SBS）和受激拉曼散射（SRS）。特别是倾斜光纤Bragg光栅（TFBG），它可以作为窄带光谱滤波器，抑制窄线宽光纤激光器中的SBS效应。如果在TFBG中引入啁啾，则可实现具有宽带滤波特性的啁啾倾斜光纤Bragg光栅（CTFBG），用于抑制高功率宽谱光纤激光器中的SRS效应。
光纤激光器的构建：Bragg光栅是构成全光纤激光器的关键器件，它们可以用于构建单频光纤激光器，以及作为温度和应力传感器的关键组件。

综上所述，Bragg光栅在光纤激光器中扮演着重要角色，它们的应用不仅限于波长选择和滤波，还包括作为端反射镜、参考波长、以及用于抑制非线性效应和构建全光纤激光器等多种功能。
