Coaxial 接口解析（类型、选择要点、常见应用及与光纤的音质较量）

一、Coaxial接口是什么

Coaxial接口，即同轴接口，是一种用于传输高频信号的接口类型，通常用于有线电视、卫星电视、数字音频和视频设备等。它由一个中心导体、一个绝缘层、一个外部导体和一个外部绝缘层组成，中心导体和外部导体之间有一个绝缘层，外部导体通常接地，以提供屏蔽效果。

特点

• 传输高频信号：适用于有线电视、卫星电视、数字音频和视频设备等。
• 结构组成：由中心导体、绝缘层、外部导体和外部绝缘层组成。
• 屏蔽效果：外部导体接地，提供屏蔽效果，减少信号干扰。

应用场景

• 有线电视：用于传输电视信号。
• 卫星电视：接收卫星信号。
• 数字音频和视频设备：如DVD播放器、蓝光播放器等。

与其他接口的比较

发展趋势
随着技术的发展，Coaxial接口仍然在一些特定的应用场景中使用，尤其是在需要传输高频信号的场合。然而，随着无线通信技术的发展，一些设备可能会逐渐减少对Coaxial接口的依赖，转而采用无线传输方式。但在一些专业领域，如广播电视、卫星通信等，Coaxial接口因其稳定性和可靠性仍然会被广泛使用。

二、Coaxial接口的选择

在选择Coaxial接口时，需要考虑以下几个方面：

1. 应用场景

• 有线电视（CATV）：
  • 传统的有线电视网络广泛使用Coaxial接口来传输电视信号。例如，家庭中连接有线电视盒和电视机的同轴电缆，其接口就是Coaxial接口。这种接口能够稳定地传输高频电视信号，保证用户接收到清晰的电视节目。
• 卫星电视接收：
  • 卫星电视接收器（如卫星天线的LNB，低噪声下变频器）与卫星电视接收机之间通常采用Coaxial接口连接。这是因为卫星信号在从太空传输到地面后，需要通过同轴电缆将信号传输到接收机进行解码处理，Coaxial接口可以有效地减少信号在传输过程中的损耗。
• 计算机网络（早期）：
  • 在以太网发展的早期阶段，10Base2和10Base5标准曾使用Coaxial接口。例如，10Base2使用细同轴电缆，通过BNC（Bayonet Neill - Concelman）接口连接，这种接口在当时的小型局域网中较为常见。但随着双绞线以太网（如10Base - T、100Base - TX等）的兴起，基于Coaxial接口的网络逐渐被淘汰。
• 其他：
  • 一些特定的工业控制设备、监控系统中的摄像头与录像机之间等，有时也会使用Coaxial接口来传输视频信号或控制信号。

2. 性能比较

• 传输速率：
  • 不同类型的Coaxial接口支持的传输速率有所差异。例如，早期的10Base2以太网使用Coaxial接口时，传输速率为10Mbps；而在一些现代的高速数据传输应用中，如某些有线电视网络中的DOCSIS（Data Over Cable Service Interface Specification）技术，通过Coaxial接口可以实现数百Mbps甚至更高的传输速率。
• 信号衰减：
  • 信号在Coaxial电缆中传输时会有衰减，不同的Coaxial接口类型和电缆质量会影响衰减程度。一般来说，高质量的Coaxial接口和电缆能够减少信号衰减。例如，在长距离的有线电视信号传输中，如果使用低质量的Coaxial接口或者电缆，可能会导致信号衰减过大，影响电视画面的质量。
• 抗干扰能力：
  • Coaxial接口由于其结构特点，具有一定的抗干扰能力。其外层的屏蔽层可以有效地防止外界电磁干扰对内部信号的影响。例如，在一些工业环境中，存在大量的电磁干扰源，使用Coaxial接口连接设备可以保证信号的稳定性。

3. 类型和特点

• 类型：
  • BNC接口：常用于10Base2以太网、一些监控系统中的视频传输等。它具有连接方便、可靠性较高的特点。例如，在早期的小型办公室局域网中，使用BNC接口的Coaxial电缆连接计算机网卡，构建网络。
  • F接口：广泛应用于有线电视和卫星电视接收系统中。它能够适应较高的频率范围，保证信号传输质量。
• 特点：
  • 高带宽：Coaxial接口能够支持较高的带宽，适合传输高频信号，如视频信号和高速数据信号。
  • 抗干扰性强：由于其屏蔽层的存在，Coaxial接口具有较好的抗干扰能力，适合在复杂的电磁环境中使用。
  • 传输距离远：相比其他类型的接口，Coaxial接口在传输距离上有一定优势，适合长距离信号传输。

三、Coaxial接口在哪些类型的电子设备中常见

Coaxial接口，即同轴接口，常用于传输音频、视频、数据等信号，在以下几类电子设备中较为常见：

1、音视频设备

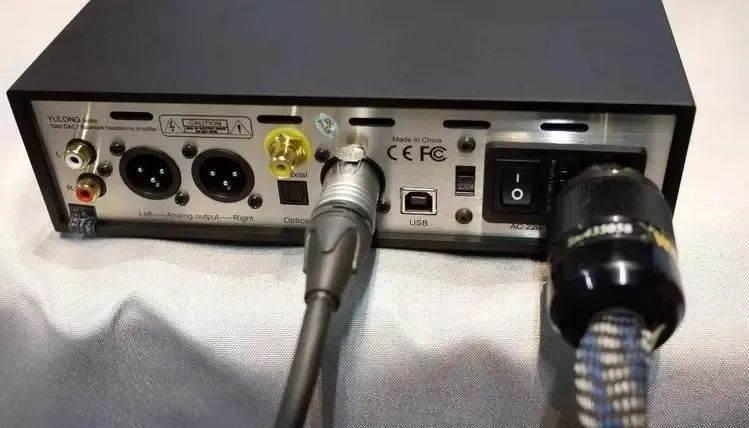

• 电视机：部分电视机设有同轴音频输出接口，可将电视的音频信号传输至外部的功放、音响等设备，以获得更好的音质效果。
• 音响设备：功放、解码器等音响设备常配备同轴接口，用于接收来自其他设备（如电视、蓝光播放器等）的数字音频信号，进行音频解码和放大，从而推动音箱发声。
• 蓝光播放器：蓝光播放器通常有同轴音频输出接口，能将播放蓝光碟片时的高清音频信号通过同轴电缆传输给音响系统，实现高品质音频输出。

2、网络通信设备

• 有线电视调制解调器：也叫Cable Modem，通过同轴接口连接有线电视网络的同轴电缆，实现数据信号在有线电视网络中的传输，用户可利用有线电视网络进行高速互联网接入。
• 卫星电视接收机：用于接收卫星电视信号，通过同轴接口与卫星天线的馈线相连，接收来自卫星的电视信号，并进行解码和处理，输出音视频信号到电视等显示设备。
• 交换机：一些企业级或高端的网络交换机可能配备同轴接口，用于连接同轴电缆，实现特定环境下的网络连接和数据传输，比如在一些传统的工业网络或特定的局域网环境中。

3、监控安防设备

• 监控摄像头：部分监控摄像头采用同轴电缆传输视频信号，通过同轴接口与同轴电缆连接，将摄像头采集到的视频信号传输到监控录像机或视频服务器进行存储和处理。
• 视频光端机：在一些远距离视频监控系统中，视频光端机用于将电信号转换为光信号通过光纤传输，也会有同轴接口，用于在本地与摄像头或其他设备进行短距离的同轴电缆连接，实现视频信号的接入或输出。

4、其他电子设备

• 计算机：某些专业音频工作站或高端计算机可能配备同轴音频接口，用于连接专业音频设备，进行高质量音频信号的输入和输出，满足音频制作、混音等专业需求。
• 游戏机：如Xbox、PlayStation等游戏机，部分型号设有同轴音频接口，可将游戏中的音频信号输出至音响设备，让玩家获得更好的游戏音效体验。

综上所述，Coaxial接口在音频设备、射频设备和家庭娱乐设备中都有广泛的应用，它们的共同点在于能够提供稳定的高频率数字信号传输。

四、Coaxial接口与光纤线在传输音质方面有何差异

Coaxial接口和光纤线在传输音质方面的差异主要体现在以下几个方面：

从上表可以看出，Coaxial接口和光纤线各有优势和局限：

1. Coaxial接口：
   • 优势：支持高保真音频传输，适合短距离传输，音质纯正，适合HIFI系统。
   • 局限：不支持高质量环绕声，如7.1和全景声，传输距离较短。
2. 光纤线：

• 优势：抗干扰能力强，适合长距离传输，音质清晰、明亮、准确，适合家庭影院。
• 局限：需进行光电转换，可能影响音质，不支持杜比7.1和全景声。

选择建议

1. HIFI系统：如果您追求高保真音质，特别是对于音乐欣赏，Coaxial接口可能是更好的选择。
2. 家庭影院：如果您需要长距离传输或者抗干扰能力强的音频传输，尤其是在家庭影院环境中，光纤线将是更理想的选择。

五、为什么Coaxial接口适合长距离传输电视信号

Coaxial接口适合长距离传输电视信号的原因主要包括以下几点：

• 宽频带特性：Coaxial电缆具有宽频带特性，能够传输高达数百兆赫的信号，这使得它能够有效地传输多路电视信号。
• 抗干扰能力：Coaxial电缆的设计允许电磁场封闭在内外导体之间，从而大大减少了电磁辐射，提高了信号的抗干扰能力。这意味着即使在电磁环境较为复杂的情况下，Coaxial电缆也能保持信号的稳定传输。
• 结构优势：Coaxial电缆由内导体、绝缘层和外导体组成，这种结构有助于保持信号的完整性，减少信号在传输过程中的衰减。此外，中心导体和外导体之间的塑料绝缘体保证了它们之间的距离始终如一，进一步增强了信号的稳定性。
• 经济性：虽然Coaxial电缆的成本相对较高，但与其提供的长距离传输能力和信号质量相比，这种成本是合理的。特别是在需要覆盖较大地理范围的情况下，Coaxial电缆的经济性更加明显。
• 适应性：Coaxial电缆可以适应各种不同的环境条件，无论是城市还是乡村，无论是平坦地区还是山区，都可以有效地部署和维护。这使得Coaxial电缆成为长距离传输电视信号的理想选择。

综上所述，Coaxial接口凭借其宽频带特性、抗干扰能力、结构优势、经济性和适应性，非常适合长距离传输电视信号。
