一、OOK调制概述

OOK（On-Off Keying）调制，即开关键控调制，是一种基本的数字调制技术，主要用于无线通信系统，尤其是低数据速率的传输场景，如物联网设备和遥控系统。以下是对OOK调制的详细概述：

1、原理

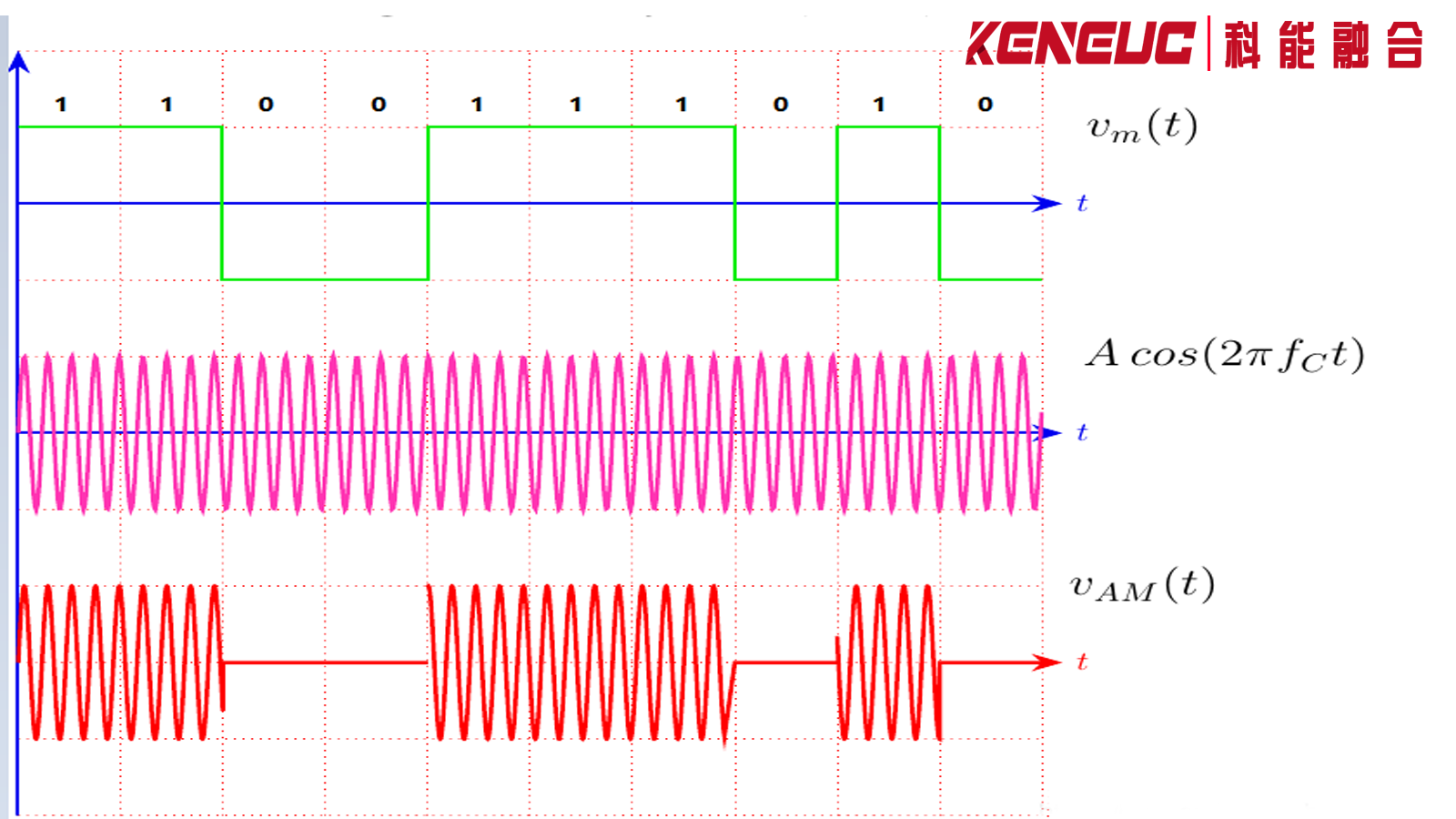

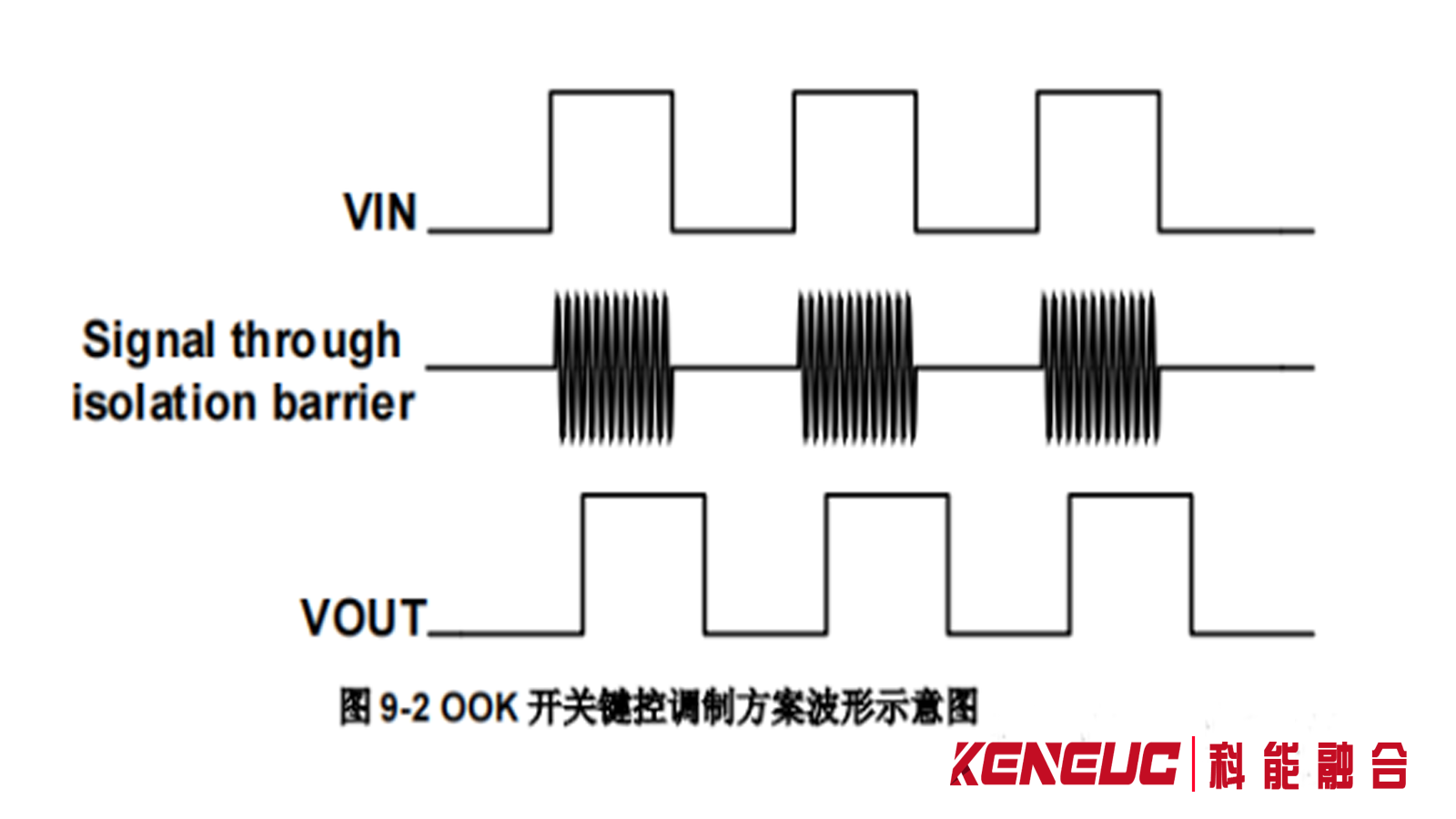

OOK调制通过改变载波信号的存在与否来传输数字信息。具体来说，当发送数字信号为1时，载波信号被激活并发射；当发送数字信号为0时，载波信号不被激活，不进行发射。这种调制方式相当于将一个幅度控制为0，另一个幅度控制为非零，因此也被称为二进制振幅键控（2ASK）。

2、应用

OOK调制因其简单性和低成本，特别适合于那些对复杂度和成本敏感的无线通信应用场景，例如：

红外通信：如遥控器和红外遥感系统。
无线传感器网络：节点间的短距离通信，如环境监测和智能家居等领域。
近距离无线数据传输：家庭自动化、工业网络、无线基站、遥控钥匙门禁系统（RKE）和胎压监测系统（TPMS）等。
特定频率的无线通信：适用于不同的载波频率，例如在某些基站的低频有线通信中约为2MHz，在使用ISM频段（工业、科学和医疗）的短距离无线通信中约433MHz。
电力线通信：通过带有开关键控（OOK）调制功能的RS - 485收发器实现电力线通信，可将电线数量从4根减少到2根，同时提高了系统性能并降低了总成本。
水下光通信：基于对水下光通信OOK调制解调系统的研究，分析海水的光学特性，为水下无线通信提供有效的技术方案。
激光通信：在激光通信中，OOK调制解调技术与BPSK等其他调制方式兼容，通过采用双IQ调制器结构提高了传输速率，展示了OOK在高速数据传输领域的应用潜力。

3、OOK调制的特点

实现简单：只需控制载波信号的开关，即可实现调制，操作简便。
成本低廉：基于其简单的实现方式，相关设备及技术成本较低。
能量利用率高：OOK 调制只有载波信号存在与不存在两种状态，能较有效地传输数字信息，能量利用效率较高。
对噪声有一定鲁棒性：在一定程度上可抵御噪声干扰。
适用范围广：适用于不同的频率范围和传输距离，在无线通信、遥控、无线传感器网络等众多领域广泛应用。

4、OOK调制的局限性

尽管OOK调制具有多种优点，但它也有一些局限性。由于OOK调制只有两种状态，它的带宽效率较低。在相同带宽条件下，OOK调制方式传输的数据速率较低。此外，OOK调制对噪声和干扰较为敏感，在复杂的无线环境中，OOK调制方式可能受到干扰而导致传输错误。在传输距离较长的情况下，OOK调制方式可能需要增加功率以保证传输质量。

综上所述，OOK调制是一种简单有效的数字调制技术，适用于多种无线通信应用，但在带宽效率和抗干扰性方面存在一定的挑战。

二、OOK调制在无线通信中通常用于哪些场景

OOK（On-Off Keying）调制技术在无线通信中常用于以下几个场景：

红外通信：OOK调制技术因其简单和高效的特点，被广泛应用于红外通信领域，如遥控器和红外遥感系统。它可以实现低成本和简单的红外通信系统，例如智能家居中的红外遥控器。
无线传感器网络：在无线传感器网络中，OOK调制技术被用于节点间的短距离通信，如环境监测和智能家居等领域。它适用于低复杂度环境下的短距离通信，因为它的实现简单且能耗低。
近距离无线数据传输：OOK调制技术在家庭自动化、工业网络、无线基站、遥控钥匙门禁系统（RKE）和胎压监测系统（TPMS）等近距离无线数据传输应用中非常普遍。特别适合电池供电的便携式设备，因为在发送"0"（不发射）时可以有效节省能源。
特定频率的无线通信：OOK调制技术适用于不同的载波频率，例如在某些基站的低频有线通信中约为2MHz，在使用ISM频段（工业、科学和医疗）的短距离无线通信中约433MHz。

综上所述，OOK调制技术因其简单性和低成本，特别适合于那些对复杂度和成本敏感的无线通信应用场景。

三、OOK调制相比其他数字调制技术有哪些优缺点

优点

简单实现：OOK（On-Off Keying）是ASK（Amplitude Shift Keying）的一种特殊形式，它通过简单地控制载波的开和关来表示二进制信号，因此实现起来非常简单。
节能：由于OOK只在发送"1"时辐射能量，其余时间载波不存在，因此它是一种非常节能的调制方式。
基础性强：OOK的分析方法是数字调制的基础，适合初学者用来理解和研究数字调制的基本理论。

缺点

抗噪声性能较差：相比其他数字调制技术，OOK的抗噪声性能较弱，这意味着在噪声环境下，OOK调制的信号更容易受到干扰，导致误码率增加。
带宽利用率低：OOK调制的带宽利用率相对较低，这意味着在相同的带宽条件下，OOK无法传输与其他调制方式相同数量的数据。
不适用于高速通信：由于OOK的这些局限性，它在现代高速通信系统中的应用较少，如卫星通信和数字微波通信，而是更多地被用于光纤通信系统。

综上所述，OOK调制虽然具有简单实现和节能的优点，但其抗噪声性能和带宽利用率的不足限制了它在高速通信领域的应用。

四、OOK调制在提高传输速率上有哪些常见的改进方法

OOK（On-Off Keying）调制是一种基本的数字调制方式，它通过控制载波的有无来传输二进制信息。尽管OOK简单易实现，但随着传输速率的提高，其带宽利用率较低的缺点逐渐显现出来。为了提高传输速率，研究者们提出了多种改进方法：

复合调制方案：复合调制技术可以减少所需的带宽，支持在现有的ITU信道规划中实现更高的数据传输速率。例如，差分正交相移键控（DQPSK）可以在保持较高信号质量的同时，提高频谱效率。
光正交调制（QAM）：QAM结合了振幅和相位两个调制技术，在相同的带宽下可以传输更多的信息。这种调制方式可以在高速光通信网络中使用，以支持更高速率的数据传输。
自适应均衡技术：自适应均衡技术通过动态调整接收端的均衡器来消除信号受到的干扰，提高光通信系统的传输质量和传输距离。这种技术可以对多径效应进行补偿，提高系统的传输性能。
光相干检测技术：光相干检测技术基于光信号的相位和幅度信息来恢复原始信号，具有更高的灵敏度和更好的抗噪声性能。这种技术可以提高信号的传输质量，从而间接提高传输速率。
直流提取技术：在接收端，通过提取信号中的直流分量作为参考波，可以改善OOK调制的系统性能。这种技术可以减少大气湍流对系统性能的影响，提高传输速率。
光一相调制（OOK）：虽然OOK是一种简单且常用的调制技术，但它对于带宽的利用率并不高，只能传输二进制信号。因此，为了提高带宽效率，光多相调制（MPSK）被提出，可以将多个相位状态映射到光信号上，从而实现了多位信号的传输。
