如何使用与门真值表进行电路设计？（及常见应用）

一、与门真值表

与门（AND gate）是数字电路中的一种基本逻辑门，它具有两个或多个输入端和一个输出端。与门的工作原理是：只有当所有输入信号同时为高电平时，输出信号才为高电平；否则，输出信号为低电平。与门的真值表列出了所有可能的输入组合及其对应的输出结果。

以下是一个典型的两输入与门的真值表：

在这个真值表中，输入A和输入B分别代表与门的两个输入信号，输出Y代表与门的输出信号。当两个输入信号A和B都为1时，输出Y也为1；在其他任何输入组合下，输出Y都为0。

与门在数字电路设计中扮演着重要角色，它可以与其他逻辑门结合使用，构建出复杂的逻辑电路，实现各种逻辑功能。例如，在计算机处理器、存储器控制器、数字信号处理器等数字系统中，与门都是必不可少的组成部分.

二、与门的真值表通常用于哪些场合

与门的真值表是一种基本的逻辑电路分析工具，它在多个领域有着广泛的应用。以下是一些典型的应用场合：

• 数字电路设计：数字电路设计中，与门的真值表用于确定逻辑表达式和电路的输入输出关系。设计者可以根据真值表来选择适当的逻辑门，并构建出满足特定功能要求的电路。例如，在设计一个简单的计数器或者控制系统时，与门的真值表可以帮助设计师预测在不同输入条件下电路的行为。

• 数据库查询；在数据库管理系统中，与门的真值表可以用来描述查询条件的逻辑关系。通过使用AND运算符，可以将多个查询条件结合起来，形成一个复合的搜索条件。只有当所有条件同时满足时，查询结果才会返回相应的数据记录。这种方法在处理复杂的数据检索任务时非常有用。
• 计算机科学：在计算机科学中，与门是构成计算机逻辑电路的基础元件之一。它们被用于执行基本的逻辑运算，如AND运算。这些逻辑运算是构建处理器、存储器和其他计算机硬件组件的基石。因此，与门的真值表在理解和设计计算机硬件结构时起着至关重要的作用。
• 教育和学习：在教学和学习过程中，与门的真值表作为逻辑电路和数字电子技术的基础知识，经常被用作教材和实验指导的一部分。学生可以通过学习和实践真值表，加深对逻辑门工作原理的理解，并掌握如何运用这些知识解决实际问题。

综上所述，与门的真值表不仅在理论研究中具有重要意义，而且在工程实践和教育培训中也发挥着重要作用。

三、如何根据真值表来设计与门电路

• 理解与门的逻辑功能：与门是一种基本的数字逻辑门，它的输出在所有输入都为高电平时为高电平，否则为低电平。换句话说，只有当所有输入都为真（1）时，输出才为真（1）。
• 创建真值表：真值表是一种表格，列出了输入变量的所有可能组合及其对应的输出结果。对于与门电路，真值表将包含输入A和B的所有可能组合，以及相应的输出Y。
• 提取逻辑表达式：根据真值表，可以提取出与门电路的逻辑表达式。例如，如果真值表显示当A和B都为1时，Y为1，而其他情况下Y为0，那么逻辑表达式可以写作Y = A · B。
• 简化逻辑表达式：为了优化电路设计，通常会尝试简化逻辑表达式。这可以通过应用布尔代数的规则来完成，例如德摩根定律、分配律等。
• 选择合适的逻辑门：根据简化后的逻辑表达式，选择合适的逻辑门来实现电路。对于与门电路，可以直接使用与门来实现。

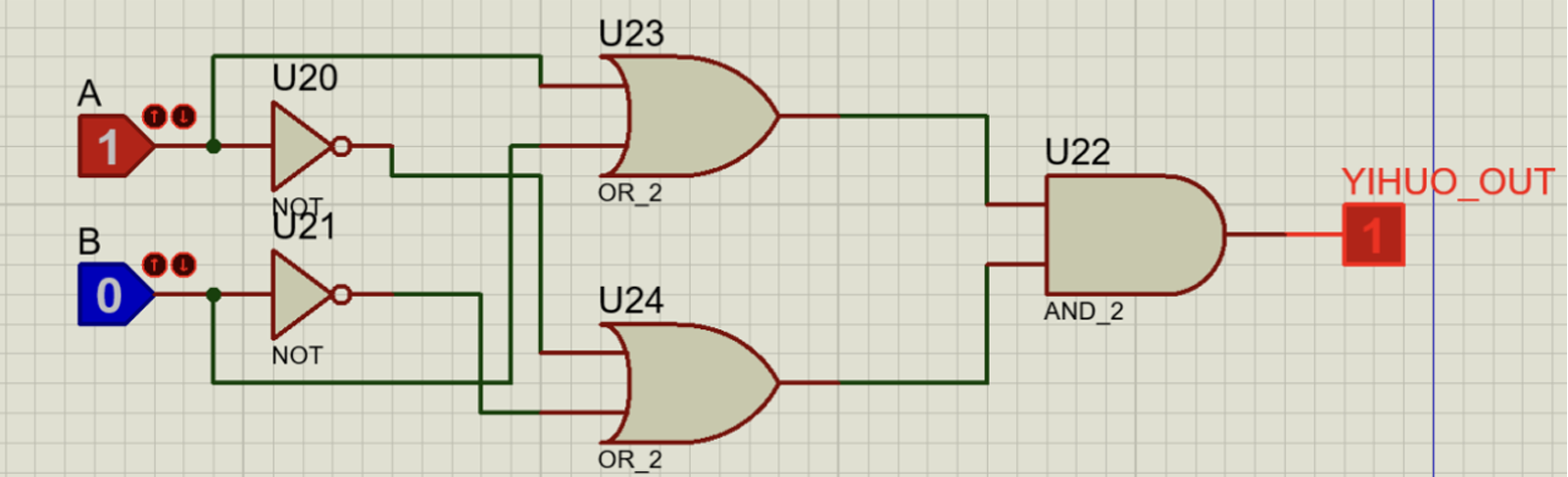

• 绘制电路图：最后，根据选定的逻辑门绘制电路图。电路图应该清晰地标明每个逻辑门的输入和输出连接。

在实际操作中，还可以使用卡诺图（Karnaugh map）等工具来帮助简化逻辑表达式和设计电路。卡诺图是一种图形化的工具，可以帮助识别可以合并的项，从而简化逻辑表达式并减少所需的逻辑门数量。

请注意：上述步骤是通用的设计流程，具体的设计细节可能会根据实际应用和可用资源有所不同。在设计过程中，还需要考虑电路的功耗、速度和成本等因素。

四、与门在数字电路设计中有哪些常见应用

与门（AND gate）是数字电路中的基本逻辑门之一，它具有两个或多个输入端和一个输出端。与门的逻辑功能是实现逻辑与运算，即当所有输入端的信号均为高电平时，输出端才为高电平；否则输出端为低电平。与门的逻辑功能可以用数学符号表示为：Y = A * B * C * ...，其中Y为输出信号，A、B、C为输入信号。当所有输入信号同时为1时，输出信号为1；只要有一个或多个输入信号为0，输出信号即为0。

• 逻辑运算：与门广泛应用于数字逻辑电路中，用于实现各种逻辑运算。通过与门的组合，可以实现复杂的逻辑功能，如与非门、或门等。
• 控制系统：在控制系统中，与门用于逻辑控制和信号处理。当多个控制信号同时满足条件时，与门可以输出相应的控制信号，实现系统的自动控制。
• 数据处理：与门也常用于数据处理和信号处理领域。通过与门的逻辑运算，可以筛选、处理和转换数据，提高数据处理的效率和准确性。
• 电子通信：在电子通信系统中，与门用于信号处理和数据传输控制。通过与门的逻辑判断，可以控制数据的传输和处理，确保通信系统的稳定性和可靠性。
• 其他应用：除了上述应用外，与门还可以用于设计各种控制电路，例如定时器、计数器等。在计算机系统中，与门电路也是一个重要的组成部分，它可以用于实现CPU的逻辑运算、存储器的读写等功能。

综上所述，与门在数字电路设计中扮演着至关重要的角色，无论是在逻辑运算、控制系统、数据处理还是电子通信等领域，都有着广泛的应用。
