线路保护倒换的原理与应用

            线路保护倒换是最简单的自愈网形式，基本原理是：当出现故障时，由工作通道倒换到保护通道，使业务得以继续传送。线路保护倒换的特点是:业务恢复时间短（小于50ms）,但若工作段和保护段属同缆复用，则有可能导致工作光纤（主用）和保护光纤（备用）同时因意外故障而被切断，此时可采用地理上的路由保护来解决，这种方式称为分路由的APS结构(APS/DP),即工作光纤和保护光纤在不同路由的光缆中，因此这种结构可以对光缆断裂提供保护。APS/DP可以分为1:N/DP和1:1/DP两种结构，其、APS规约与基本APS完全相同。线路保护倒换的成本较高，因而主要适用于有稳定大业务量的点到点的应用场合。下面分析线路保护(复用段保护MSP)的基本原理。

(1)1+1方式

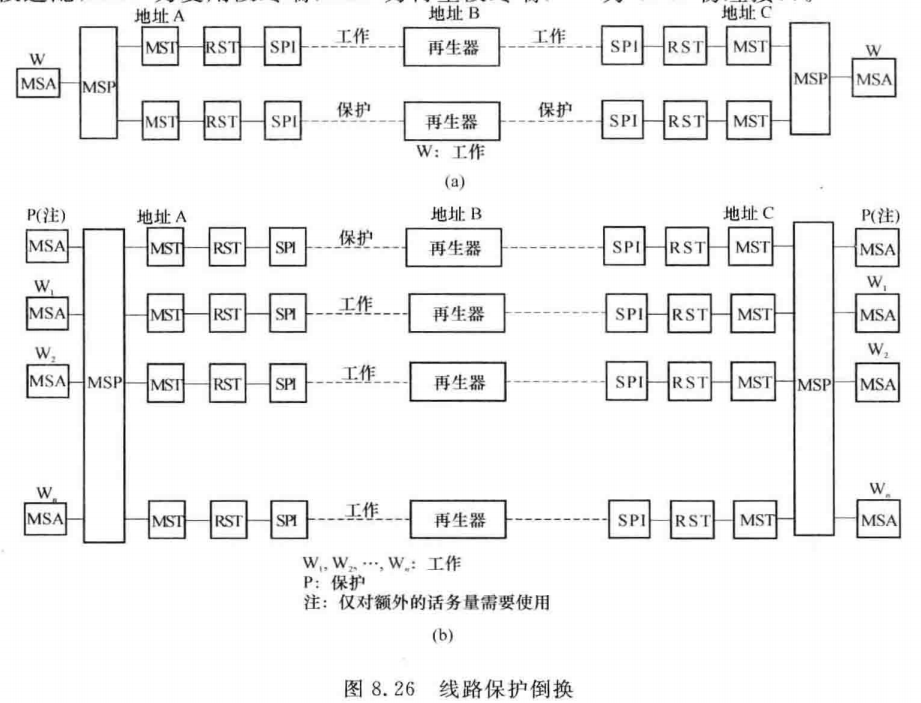

            如图8.26(a)所示，1+1方式采用并发优收，即工作段和保护段在发送端永久地连在一起(桥接)，而在接收端根据故障情况择优选择接收性能良好的信号。图8.26中的MSA为复用段适配，MST为复用段终端,RST为再生段终端，SPI为SDH物理接口。
