目前网络中应用的SDH/MSTP,以太网交换机、路由器等多个网络分别承载不同业务并各自维护，难以满足多业务统一承载和降低运营成本的发展需求，同时为适应未来网络与业务IP化的发展趋势，需要采用灵活、高效和低成本技术来实现多业务统一承载。分组传送网(PTN：PackageTransportNetwork)作为IP/MPLS或以太网承载技术和传送网相组合的产物，在IP业务和底层光传输媒质之间设置了一个层面，针对分组业务流量的突发性和统计复用传送的要求，采用新一代基于分组的、面向连接的多业务统一传送技术，不仅能较好地承载电信级以太网业务，而且兼顾了传统TDM业务，不仅继承了传统传送网面向连接的特性.而且又具备高效带宽管理机制。

1.PTN基本架构

PTN是一种能够有效传递分组业务的传送网技术，从实现方式上看，可采用MPLS-TP或PBB-TE技术。其中的MPL-TP源自IP/MPLS技术,PBB-TE源自以太网技术。MPLS-TP没有采用MPLS中复杂的控制协议族，简化了数据平面，去掉了不必要的转发处理，采用双标签交换和转发模式，即MPLS-TP在为客户层提供分组式数据传输时，会对客户数据分配两层标签：虚信道(Channel/PW)标签和传输交换通道(Path/Tunnel)标签。在MPLS-TP网络中，通过伪线(PW)技术实现面向连接的特性。

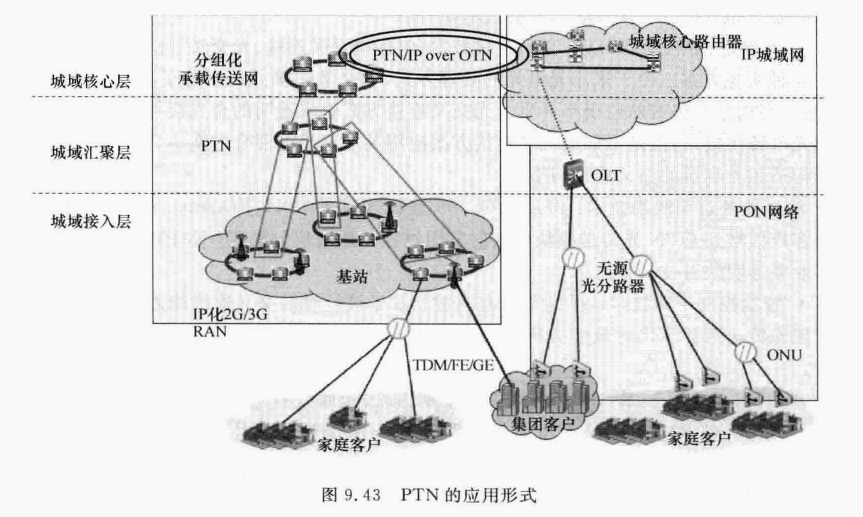

MPLS-TP是基于MPLS技术的一个面向连接的包传送技术，是MPLS的一个子集。不仅降低了IP/MPLS成本，提高了可靠性，而且具有面向连接的OAM、保护和管理能力。因此，可满足城域汇聚、接入层的IP化转型需求，承载3G无线基站回传和企事业以太网专线/专网业务，并且可跨越IP/MPLS核心网实现互通(见图9.43)。
PTN的应用

2.PTN特点

PTN以分组业务为核心并支持多业务提供，同时继承光传输的传统优势，其主要特征体现在灵活的组网调度能力、多业务传送能力、全面的电信级安全性、便捷的OAM和网管、具备业务感知和端到端业务开通管理能力、完善多样的保护恢复能力、传送单位比特成本低等。主要技术特点如下。

•在业务承载方面，不仅能够承载以太网业务，而且能够承载TDM业务，具有带宽的统计复用能力。

•在可靠性方面，其生存性机制融合了多种保护倒换机制,实现传输级别的业务保护和恢复。

•在扩展性方面，通过PW伪线封装的业务标签，能够支持以太专线。

•在组网方面.支持星型、环型、双星型、网状等拓扑结构。

•在QoS方面，工作在面向连接模式下，使用DiffServ的QoS机制。

•在管理方面，能够提供故障管理和性能管理等功能。

•在互连互通方面，可与IP/MPLS多种方式实现互连互通，无缝承载核心IP业务。

3.PTN关键技术

PTN是针对分组业务流量的突发性和统计复用传送的要求而设计，以分组交换为核心，支持IP.ATM和TDM等多种业务。关键技术如下。

•MPLS-TP控制平面技术：控制平面采用GMPLS,具体功能包括信令、路由、流量工程和基于约束的链路建立等。

•MPLS-TPOAM技术：MPLS-TP的OAM(Operations,Administration,andMaintenance)功能主要包括连续性检查(CC：ContinuityCheck)、连接确认(CV:Connectivityverification)、性能管理(PM：Performancemonitoring,包括分组丢失率检测、延时检测等)、告警抑制(AIS：AlarmSuppression),远端完整性(RI:RemoteIntegrity)o

•PTN时钟同步技术：包括时钟的分发和时钟的同步等。

MPLS-TP保护恢复技术：可支持三种组网方式，即线性、环型、网状。保护方式有环路保护、线路倒换和网状恢复。其中环保护倒换时间小于50ms,保护故障范围包括光纤、节点、环的段层等；线路倒换时间小于50ms；网状网的恢复主要依靠重选路机制。
