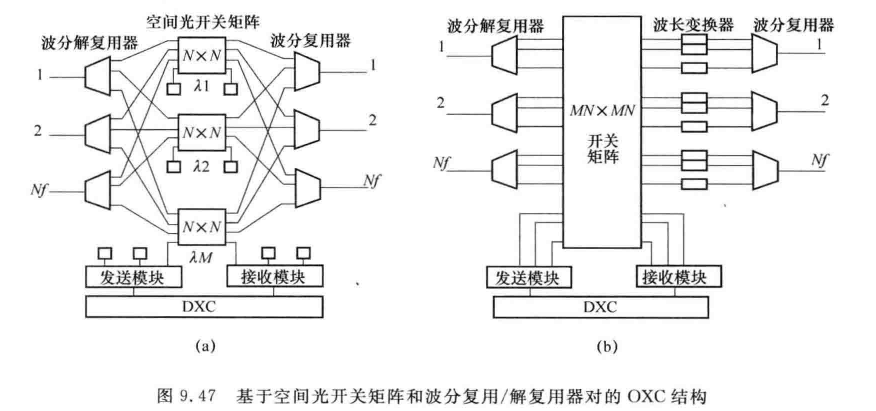

全光网技术

(3)可重构光分插复用器

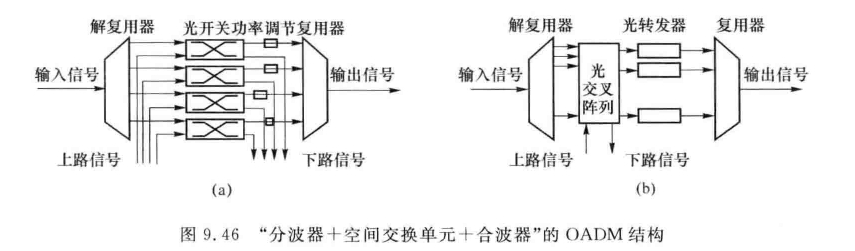

            如前所述，光分插复用器通过在光层实时调度波长路由，实现了波长路径的动态重构,在很大程度上提高了波分网络的灵活性。常规OADM实现简单，能够满足小规模波长路由节点的灵活调度需求，但是由于其模块集成度低，结构可扩展性差，难以适应波长数量众多、光层连接关系复杂的情况。因此，可重构光分插复用器（ROADM）成为新一代的光分插复用设备方案。实现ROADM有多种方案，下面以基于波长选择开关（WSS）的ROADM为例说明其基本结构。波长选择开关（WSS：WavelengthSelectiveSwitch）是近期发展极为迅速的ROADM子系统技术，主要是由于其频带宽、低色散和基于端口的波长定义等特性.并可以扩展成任意方向、任意端口任意波长上下的更为灵活ROADM。如图9.48所示，基于WSS的ROADM的结构包括上路和下路两个部分，由于这两部分都含有穿通控制部分，两者均能完成对穿通波长的控制，还可完成对上路波长信号进行管理，以及完成本地业务的下路。若要实现方向无关性、端口无关性波长上下功能，可将基于WSS的多方向ROADM每个线路方向的WSS和一个或若干个本地上下方向所对应的WSS进行互连，再通过其他WSS或耦合器完成波长复用解复用。
