微波发信机

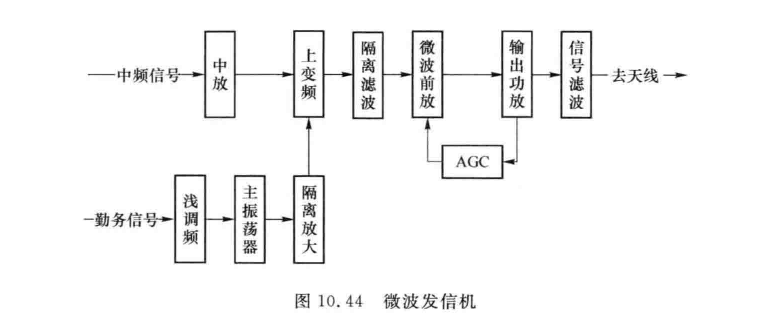

            典型的微波发信机如图10.44所示。
            不同的中继站形式有不同的发信设备组成方案.下面以外差式微波发信设备为典型简单介绍一下。在发信设备中，信号的调制方式可分为中频调制和微波直接调制，目前的微波中继系统中大多采用中频调制方式，这样可以获得较好的设备兼容性。
            中频信号是已经经过调制的信号，上变频器将中频信号搬移到指定的微波波道上，然后经过微波功放放大，经天线发送出去。这里的勤务信号经过浅调频的方式将信号调制在载波上，由于微波频率高，浅调频的方式对载波的影响很小，因此几乎不影响上变频器的工作。上变频后的信号功率很小，通常要把微波信号功率放大到瓦级以上，通过分路滤波器送到天线发送出去，为了保持末级功放不超出直线工作范围，要用自动增益控制电路把输出维持在合适的电平。
