SDH 环形网络已经广泛应用于电信网络中包括本地网、城域网 和长途骨干网在内的各个部分,传输速率从 155Mb/ s、622 Mb/ s、2. 5Gb/ s 到 lOGb/ s , 并正在逐步向40Gb/ s 甚至更高速率发展。
根据自愈环结构划分,自愈环可分为通道倒换 环和复用段倒换 环。对千通道倒换环,业务的保护以通道为基础 ,保护的是 STM - N 信号中的某个 vc, 倒换与否由环上某个通道信号的传输质量来决定 ,通常利用通道 AIS 信号决定 是否进行倒换。对千复用段倒换环,业务的保护以复用段为基础,倒换与否由环上所传输的复用段信号的质量优劣来决定。当复用段出现故障,整个节点间的复用段业务信号全都转向保护环。根据环上业务的方向来划分,自愈环可分为单向环和双向环。所谓单向环,是 指所有的业务信号在环上按同一方向传输 ;而双向环是指进入环的支路信号的传输方向和由此支路信号 0Mrl 1- Mrl 』C分路节点返回的支路信号的传输方向相反。

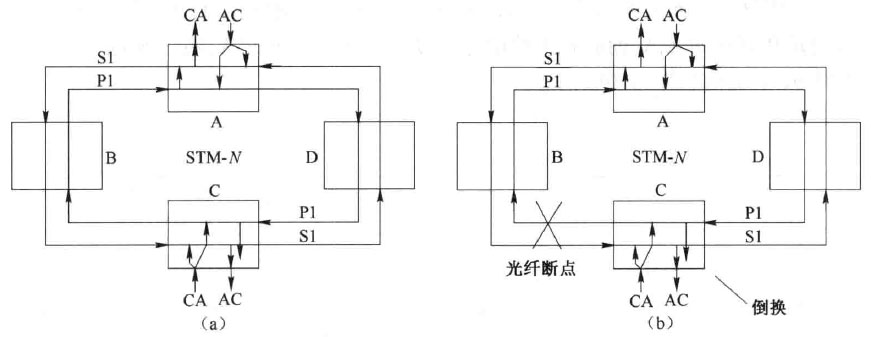

如图所示。如果 A 和C 之间需要互通业务
图 单向或双向业务流向示意图
A 到 C 的业务路由假定是A - D - C, 而且此时 C 到 A 的业务路由为C - D - A, 即业务从A 到 C 和从C 到 A 的业务路由相同,称为双向环(或一致路由)。反之, 若此时C 到A 的 业务路由为 C — B — A, 即业务从A 到C 和从C 到A 的业务路由不同,称为单向环(或分离路由)。根据网元节点间的光纤数量来划分,自愈 环可分为二纤环和四纤环。前者是指节点间由两根光纤来实现,后者则是四根光纤。
