虽然自愈环可以分成多种环形网络，但目前多采用以下几种典型的自愈环结构。
如图一所示为二纤单向通道倒换环，它由两根光纤组成两个环，即主环 S1 和备环 Pl , 且两环上承载的业务相同但流向相反。通道倒换环的保护功能是通过网元支路板的”并发选收”功能来实现的，其原理是源支路板将支路上环业务”并发” 到主环 S1 和备环 P l 上，由目标支路板根据接收的两路信号的优劣进行” 选收＂。正常工作情况下，网元支路板” 选收” 主环上的业务。
( 1 ) 正常工作情况下。如图 4. 18( a) 所示，若环网中网元 A 和C 需要互通业务当信息在网元A 插入时，一路由主环 S1 携带，经网元 B 到达网元 C , 另一路由备环P l 携带，经网元 D 到达网元 C。网元 C 支路板” 选收” 主环 S1 上携带的信息，完成网元 A 到网元 C 的业务传送。同样，当信息在网元 C 插入时，分别由主环
S1 和备环 P l 所携带，前者经过网元D 到达网元 A, 后者经过网元B 到达网元 A。网元 A 支路板” 选收” 主环 S1 上携带的信息，完成网元 C 到网元 A 的业务传送。

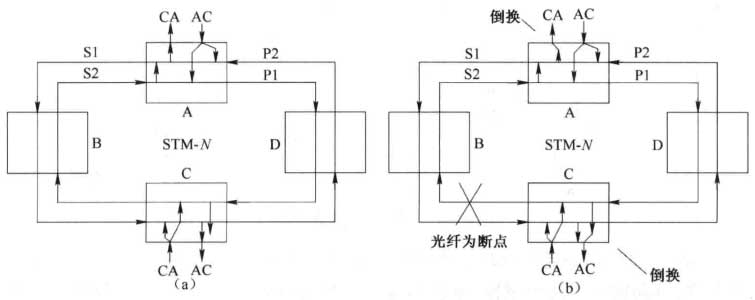

图一二纤单向通道倒换环

( 2) 当 BC 间的光纤同时出现断纤故障时。此时网元支路板的” 并发” 功能依然存在，环路需进行保护倒换，重新构成一个环，如图 4. 18 ( b) 所示。若网元 A、C 互通的业务信息在网元A 插入，然后分别在主环 SI 和备环 Pl 上传送，其中备环 P l 上的信息经过网元 D 传至网元C, 而主环 SI 上的信息则由于 BC 间线路故障而无法传至网元 C ,这样根据通道” 选收“原则，网元 C 倒换开关从主环 SI 转至备环Pl, 将备环 Pl 上的信息作为接受信息。而当信息在网元C 插入时，信息也同时在主、备环上传送，其中主环S1 上的信息经过网元 D 传至网元 A, 而备环 Pl 上的信息则由千 BC 间线路故障而无法传至网元 A , 此时网元 A 只能以来自主环上的信息作为接收信息。
二纤单向通道倒换环的通道业务的保护属于 1+1 保护方式，具有 l + l 保护方式的优点，倒换速度快、业务信息流向简洁明了、便于配置维护。缺点是网路的业务容量不大、业务容量恒定是 STM - N、与换上的网元数目和网元间的业务分部无关。
