二纤双向通道倒换环上所传送的业务是双向的，但保护原理仍然是支路的” 并发选收＂，业务保护方式可以是 1+1 保护方式，也可以是 1 : 1 保护方式。下面分别对其进行讨论。
(1) l + l 结构保护方式的二纤双向通道倒换环。采用 l + l 结构保护方式的二纤双向通道倒换环示意图如图所示。由图可知，实现保护功能的两根光纤中，S1/ S2 为主用光纤，用千传送业务信号，P l/ P 2 为备用光纤，用于传送保护信号。正常工作情况下，信息同时经由主用光纤和备用光纤进行传送。下面仍以网元 A 、C 间的业务传送为例来说明其工作原理。
正常工作情况下。如下图( a) 所示，当信息由网元 A 插入时，将被同时送至主用光纤 S1 和备用光纤 Pl 上，其中 S1 上的信息经过网元B 到达网元 C, 而P l 上的信息则经过网元D 到达网元 C, 但网元C 只将主用光纤 S1 上的信息作为接收信息。当信息由网元 C 插入时，同样，将被同时送至主、备用光纤上，前者上的信息经过网元B 到达网元 A, 而后者上的信息经过网元D 到达网元 A, 网元 A 也只将主用光纤 S2 上的信息作为接收信息。

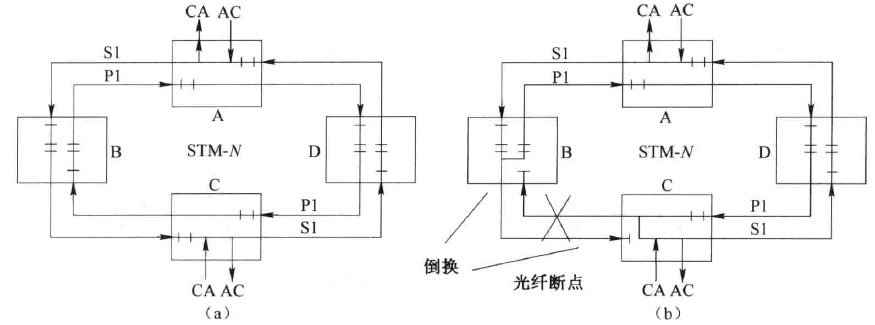

图二纤双向通道倒换环

当 BC 间的光纤同时出现断纤故障时。如图 ( b) 所示，当信息由网元 A 插入时，仍被同时送至主用光纤SI 和备用光纤P l 上，但由于线路故障，只有 Pl 上的信息可以经过网元D 到达网元 C。由千主用光纤 SI 上的信息无法到达网元 C, 因而在网元 C 启动倒换开关，由 S1 倒向 P l , 以便从备用光纤上提取接收信息。当信息由网元C 插入时，同样，仍被同时送至主、备用光纤上，由千线路故障，只有 P2 上的信息可以经过网元 D 到达网元 A, 因此网元 A 启动倒换开关，将备用光纤 P2 上的信息作为接收信息。
l + l 保护方式的二纤双向通道倒换环可以利用相关设备在无保护环或者线性应用场合下发挥通道再利用的作用，从而提高总的分插业务量。
(2) I : 1 保护方式的二纤双向通道倒换环。其结构原理类似于图 9(a),但插入的信息只在主用光纤 S1/ S2 上传送。正常工作情况下，可在备用光纤 P l/P2 上传送一些备用（额外）业务量，从而可以提高通道的利用率。当线路出现故障时，则启动倒换开关，改从备用光纤上传送信息，备用光纤上的额外业务被终结。
1 : 1 保护方式的二纤双向通道倒换环的优点为：可通过传送额外业务量提高通道利用率；能选择较短路由；易于查找故障等。其缺点为：需要采用较为复杂的ASP 协议；需要网管系统进行有效管理；倒换恢复时间要比 l + l 结构保护方式长。
