二纤单向复用段倒换环如图所示。它由两根光纤构成，即主用光纤 SI 和备用光纤 P l , 采用的是 1 : I 保护方式一一主用光纤上传送主用业务，备用光纤是空闲的。下面仍以网元 A、C 间的业务传送为例来说明其工作原理。
( 1) 正常工作情况下。如图 ( a) 所示，当信息在网元 A 插入时，主用信息被送至主用光纤 S1 上，经过网元 B 到达网元 C , 网元 C 从 S1 上提取主用信息。当信息在网元 C 插入时，被送至 S1 上的主用信息经过网元 D 到达网元 A, 网元 A 从Sl 上提取主用信息。
( 2 ) 当 BC 间的光纤同时出现断纤故障时。如图 ( b) 所示，BC 间出现断纤时，故障端点的两个网元将自动产生环回功能。例如，当信息在网元 A 插入时，首先将主用信息从网元 A 送至 SI 上，到达故障端点站 B 处再回环至 Pl 上，经过网元 A、D 到达网元 C, 由千网元 C 只接收来自主用光纤 Sl 上的主用信息，所以这时 P l 上的主用信息在网元 C( 故障端点站）处环回至 SI 上，从而网元 C 可以从 S1上提取主用信息。当信息在网元 C 插人时，主用信息通过主用光纤S1 经过网元 D 到达网元 A, 即与正常时没有差别。由此可见，通过这种环回倒换功能，故障段的业务可以被恢复，不中断业务的传送，而当故障排除后，又可以启动倒换开关，恢复正常工作状态，从而完成网络自愈功能。

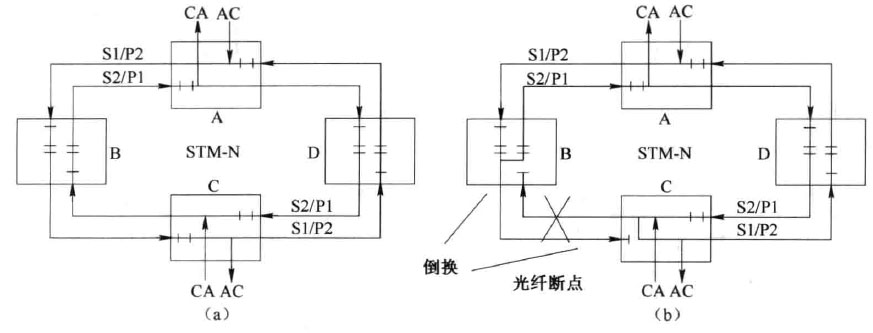

图二纤单向复用段倒换环
