信元是 ATM 特有的分组单元，语音、视频、数据等不同类型的数字信息均可被分割成长度一定的数据块。ATM 信元结构如图一所示。ATM 信元被分为两部分：信头和信息段。其中信头占5 个字节，信息段占48 个字节，每个字节为 8b。5个字节的信头用于表征信元去向的5 逻辑地址、优先级等控制信息； 48 个字节的信息段用来装载来自不同用户、不同业务的信息。
ATM 信元结构有两种：一种是位于终端用户接入到网络的接口( UNI ) ; 另一种是位于网络内交换机之间的接口，即网络节点接口 ( NNI) 。ITU - T 建议 I. 361 定义的不同接口的 ATM 信元结构如图二所示。

图一 ATM 信元结构

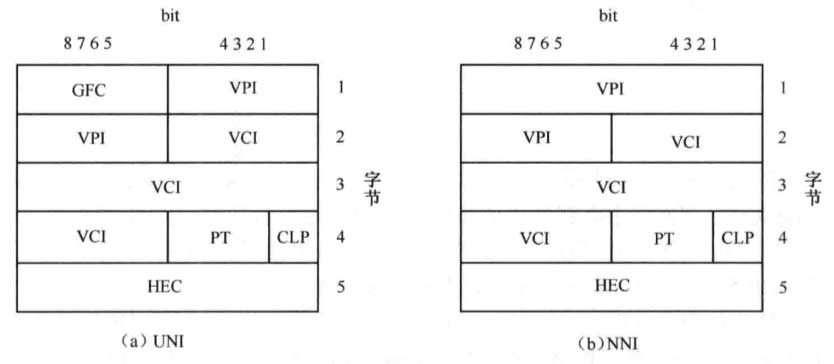

图二 ITU - T 建议 I. 361定义的不同接口的 ATM 信元结构

各字段含义如下。
(1) GFC:一般流量控制，4 b , 只用于 UNI 接口，可能用千流量控制或在共享媒体的网络中标识出不同的接入。
(2) VPI: 虚通路标识符，UNI 中为8 b , NNI 中为12b。
(3) VCI: 虚信道标识符，16b , 标识虚通道中的虚信道，通常用 VP I/ VCI 一起标识一个虚连接。
(4) PT: 净荷类型，3 b。第 3 位为 0 表示为数据信元，为 1 表示为 OAM 信元。其包括用户信息和业务适配信息，也可用千区分信元净荷是用户数据或是管理数据。
(5) CLP:信元丢失优先级，l b , 用于网络拥塞时决定丢弃信元的先后次序。
(6) HEC: 信头差错控制，8 b , 用于检测信头错误并纠正信头中 l b 的差错以及进行信元定界。
