为了产生标准的同步传输模块 STM - N, SDH 在传送业务信号时必须采取有效的方法将各种支路的业务信号装入SDH 帧结构中的净负荷域内   ，这通常需要经过映射、定位校准和复用 3 个步骤。我国 SDH 的基本复用映射结构如图一所示，它是一种包含一些基本复用单元，有若干中间复用步骤的复用结构。
1) 第 1 步：映射
首先，各种速率等级的数字信号流先进入对应的容器 C (Container) , 完成适配功能（主要用于调整码率）。所谓容器，是一种用来装载各种速率信号的信息结   构。针对目前系统常用的标准同步数字系列信号速率，G. 709 规定了 5 种标准容器，即 C - 11、C - 12、C - 2、C - 3 和C - 4 或者表示为C - n( n = 11,12,2,3,4), 但适用千我国的只有 C - 12、C - 3 和 C - 4 , 其对应的标称输入速率为 2. 048 Mb/ s ,
34. 368Mb/ s 和 139. 264Mb/ s。然后，加入通道开销( POH) 形成虚容器 VC (Virtual Cont ainer) 。虚容器是用于支持 SDH 通道层连接的信息结构，它是 SDH 中一种重要的信息结构，其封装速率与SDH 网络同步，因此，不同的 VC   是相互同步的，但在
VC 内部却可以装载来自不同容器的异步净负荷。VC 在 SDH 网中进行传输时可
作为一个独立的实体在通道的任意位置取出或插入，方便进行同步复用和分插、交    叉连接处理。虚容器分为低阶虚容器和高阶虚容器两类，其中 V -   11、V — 12、vc -
2 和TU - 3 前的 VC - 3 属于低阶虚容器； VC - 4 和 AU - 3 前的 VC — 3 为高阶虚容器。用于管理这些虚容器的开销称为通道开销( POH) 。

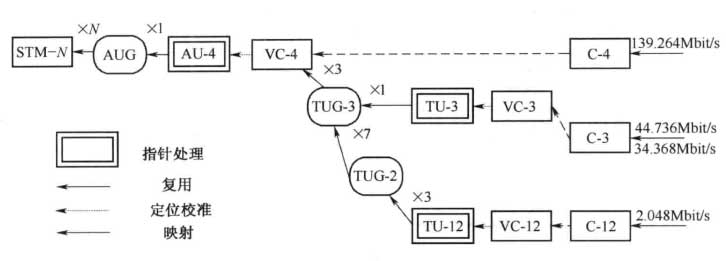

图一我国 SDH的基本复用映射结构

2) 第 2 步：定位校准

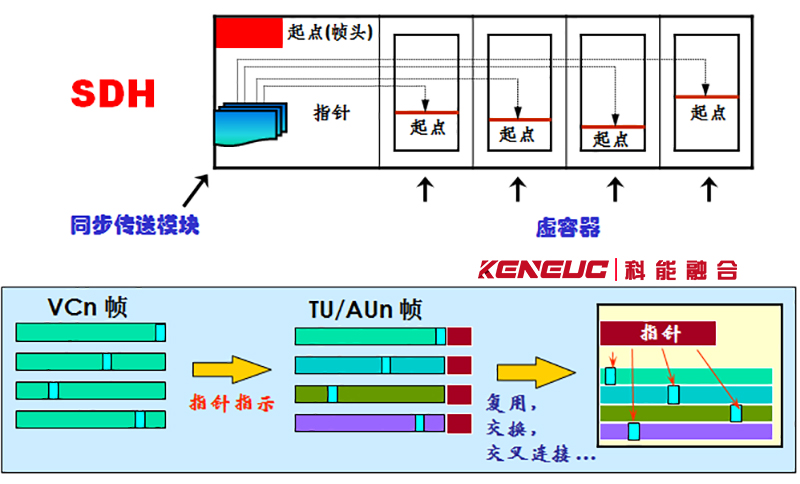

从虚容器中出来的数字信号流沿着图 4. 14 规定的路线进入管理单元( AU) 或支路单元( TU) 。其中 AU 是提供高阶通道层和复用段层之间适配功能的信息结构，可表示为 AU - n( n = 3 , 4 ) 。它包括一个相应的高阶 VC - n 和一个相应的管理单元指针( AU - n PTR) 。一个或多个在STM - N 净负荷中占据固定且确定位置的
AU 的集合称为管理单元组( AUG) 。而 TU 是一种提供低阶通道层和高阶通道层之间适配功能的信息结构，可表示为 TU — n( n = ll , 12 , 2 , 3 ) , 它包括一个相应的低阶 VC - n 和一个相应的支路单元指针( TU - n PTR) 。一个或多个在高阶VC 净负荷中占据固定且确定位置的TU 的集合称为支路单元组( TUG) 。由于在 AU 和 TU 中需要进行码率调整，故低一级数字流在高一级数字流中的起始点是浮动的。为了能够准确确定起始点位置，AU 和TU 设置了指针 AU - n PTR 和TU - n PTR, 从而可以在相应的帧内灵活而动态地定位。
3) ) 第 3 步：复用
复用过程是将多个低阶通道层信号通过码速调整使之进入高阶通道或多个高阶通道层信号通过码速调整使之进入复用层。其方式是采用字节交错间插的方式将TU 组织进高阶 VC 或将 AU 组织进STM - N。
